AMD速龍3000和銳龍4000系列迷你臺式機主板
- 產品型號 AM4-R1
- 產品描述
基于AMD 速龍3000系列和AMD 銳龍4000系列設計的迷你主板
支持AM4全系列CPU
產品型號:AM4-R1
基于AMD 速龍3000系列和AMD 銳龍4000系列設計的迷你主板
支持AM4全系列CPU
產品型號:AM4-R1
主板規格：
AM4-R1規格配置
配置 功能需求 規格
平臺 AMD AM4系列65W max CPU 3000G/3200G/3150GE/3400GE/4650G 等Type 1, Type 3, Type 5, Type 7 系列CPU
CPU AMD AM4系列65W max CPU 3000G/3200G/3150GE/3400GE/4650G 等Type 1, Type 3, Type 5, Type 7 系列CPU（Picasso, Raven Ridge1,Raven Ridge2,
Renoir 等最大65W）
Chipset AMD A300 AMD A300
內存 2通道 SODIMM4 2通道 SODIMM4 內存槽，需要支持超頻功能
硬盤 1個M.2 PCIE 硬盤接口 支持PCI-E X4的2280 GEN3 x4 NVME協議
1*SATA 接口 標準7PIN SATA3 6GB接口 +5V電源（只支持2.5寸硬盤）
WIFI/BT M.2 E-Key M.2 E-Key WIFI/BT 2230 接口
外部接口
1*DC接口（內徑D=2.0MM) DC接口外徑6.0x內徑2.0mm，12~19V電源輸入
1*DP+HDMI 接口 HDMI+DP 二合一接口，最大支持4K x 2K
(4096x2304) @ 60Hz
2*USB3.0接口 標準Type A接口 2xUSB3.0
1*USB3+2.5G RJ45接口 標準Type A接口 USB3.0+2.5G RJ45接口，RTL8125B 2.5G網卡
1*HDMI接口 標準，HDMI1.4B（低端CPU不支持此HDMI）
最大支持(4096x2304) @ 60Hz
內部接口 1*CPU FAN Wafer/2.54，4PIN：標準臺式機座子，Smart FAN 12V
1*PWRSW 1*PWRSW 笑臉開關，帶電源LED
1*PCIE x4 標準 1*PCIE x4 標準接口，支持最大25W
1*RTC接口 Wafer/1.25, 2PIN標準
LED指示燈 4*LED 1*DC LED，1*PWR LED，1*SATA LED，1*M.2 LED
適配器 12~19V 12~19V供電，功耗大概裸板70W，視方案和外設等決定
板子尺寸 120*120 mm
PCB厚度 2.0mm
操作系統 Windows10/Linux 涉及系統以外的一些驅動等等
特殊功能 無 無
EMC要求 FCC/CE/CCC 有
ESD要求 FCC/CE/CCC 有
高低溫 0~55℃

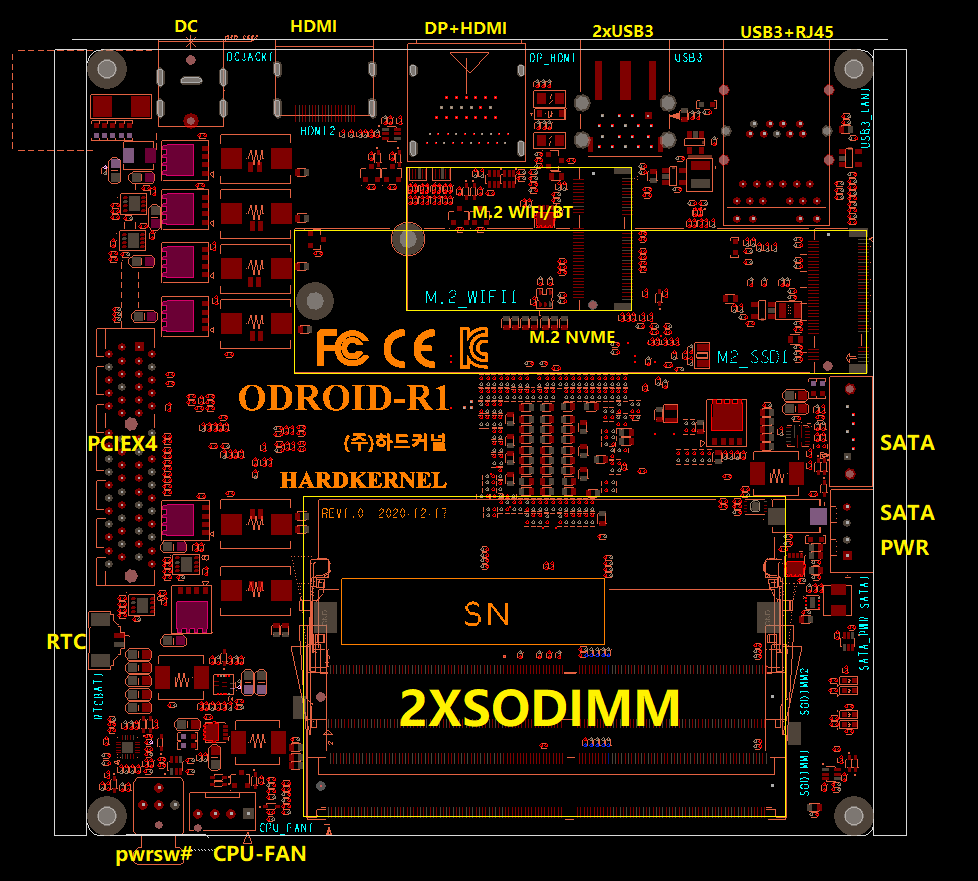

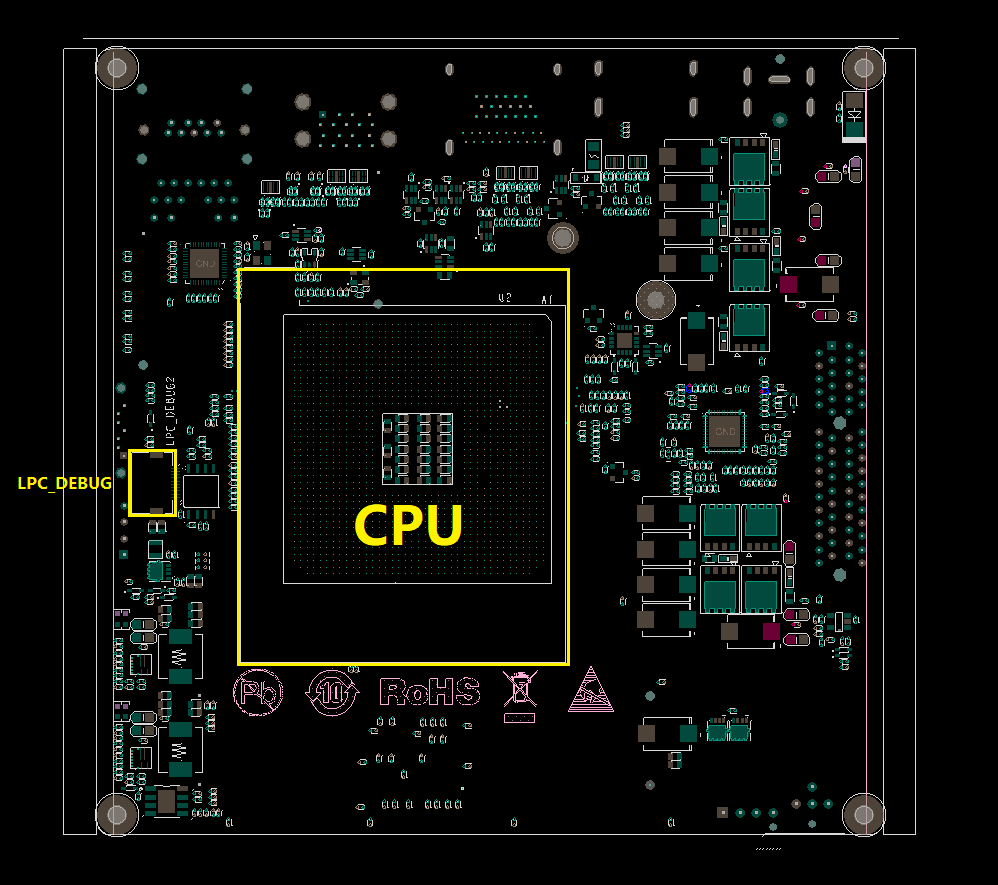

主板接口示意圖
